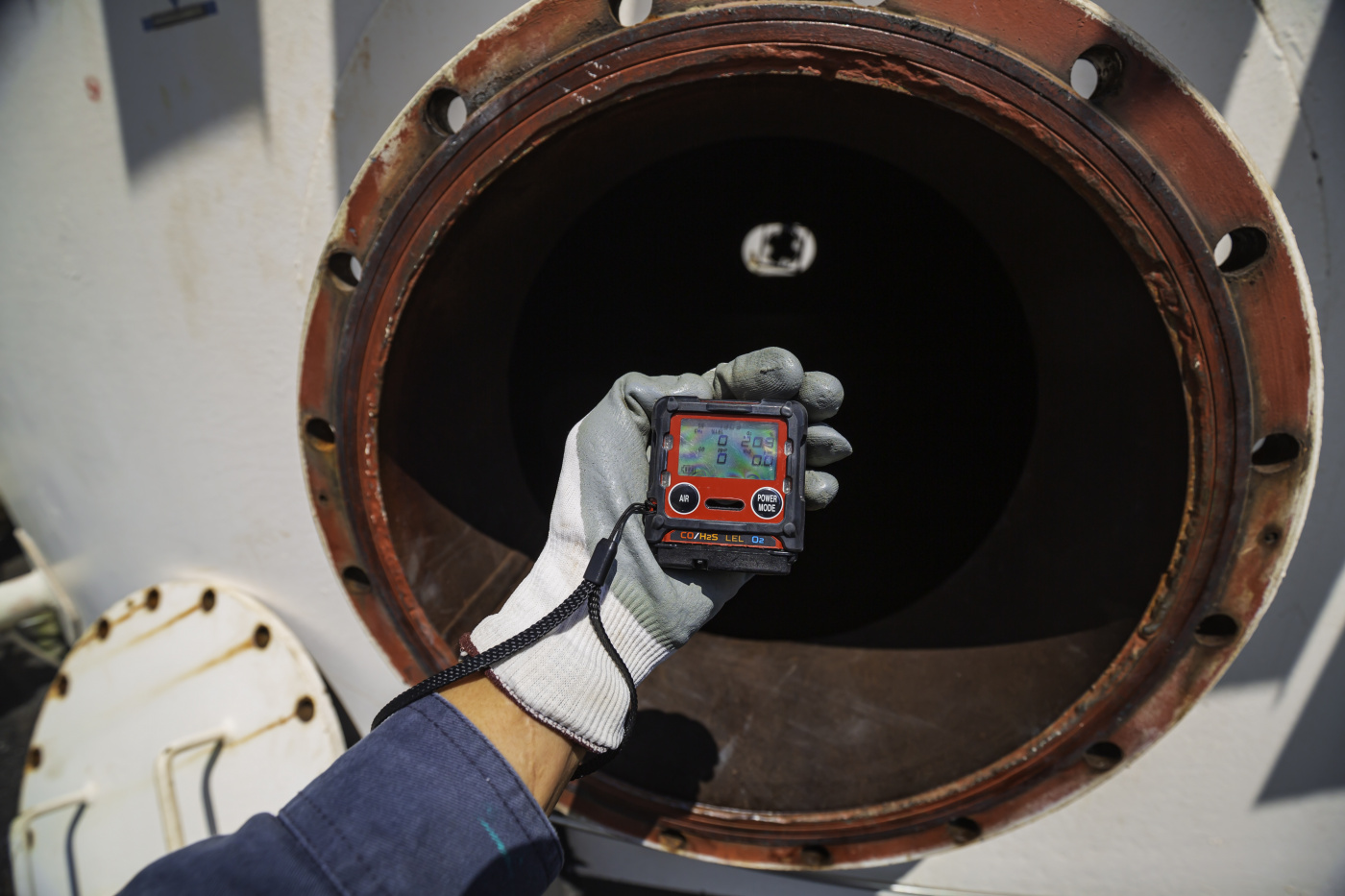

Неразрушающий контроль: суть и принципы

ГДЕ ПРИМЕНЯЮТ НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ

Методы НК применяются в промышленности с высокой требованиями к безопасности: железнодорожная отрасль, авиа- и ракетостроение, судостроение, металлургия, энергетика, химическая и нефтехимическая промышленность. Например, в железнодорожной отрасли ультразвуковые дефектоскопы и магнитопорошковый контроль выявляют микротрещины в рельсах и колесных парах, предотвращая поломку вагонов и аварии на железной дороге. В авиации контроль турбинных лопаток и фюзеляжей с помощью вихретокового контроля и рентгенографии позволяет обнаружить внутренние дефекты на ранней стадии, снижая риск отказа оборудования в полете.

НК также необходим при проверке объектов, подпадающих под надзор Ростехнадзора, включая:

• строительные конструкции зданий и мостов;

• трубопроводы и резервуары под давлением;

• лифты, подъемные механизмы и краны;

• металлоконструкции и сварные соединения;

• оборудование нефтегазовой и химической промышленности;

• элементы железнодорожной инфраструктуры, включая стрелочные переводы и рельсы.

Контроль выполняется на всех этапах жизненного цикла: при изготовлении, монтаже, строительстве, эксплуатации, ремонте и реконструкции объектов. Основные методы включают визуальный и оптический контроль для обнаружения дефектов поверхности, ультразвуковой контроль для выявления внутренних трещин и пустот, рентгенографический и радиационный контроль для скрытых дефектов металлов, магнитопорошковый и вихретоковый контроль для обнаружения поверхностных и подповерхностных дефектов, а также акустическую эмиссию и вибродиагностику для оценки динамических нагрузок и раннего выявления структурных нарушений.

Эффективность каждого метода напрямую зависит от:

• типа материала и конструкции;

• размеров и формы объекта;

• условий эксплуатации (температура, давление, коррозионная среда);

• цели проверки (предотвращение аварий, контроль износа, сертификация изделия).

КТО ПРОВОДИТ НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ

Проверки методом неразрушающего контроля выполняют только сертифицированные специалисты. Для работы на опасных объектах они обязаны пройти обучение и подтвердить квалификацию по правилам СДАНК-02-2020.

Квалификация делится на три уровня:

• I уровень — контроль под присмотром опытного инженера; новичок учится правильно применять методы и фиксировать результаты.

• II уровень — самостоятельное проведение проверок и оценка состояния оборудования.

• III уровень — разработка методик, анализ данных и внедрение новых технологий контроля.

Обучение включает теорию и практику; минимум половина курса — работа с оборудованием и реальными объектами.

Срок действия сертификата: 3 года для I и II уровней, 5 лет для III уровня. После этого требуется повторная аттестация.

ОСНОВНЫЕ ВИДЫ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ

Неразрушающий контроль — это набор методов, которые позволяют проверять состояние оборудования, конструкций и материалов, не ломая их и не выводя из эксплуатации. Другими словами, вы видите все «внутренние болезни» объекта, не разрушая его.

Самый простой и часто используемый метод — визуальный и измерительный контроль (ВИК). С помощью лупы, микроскопа или простого измерительного инструмента инженеры находят трещины, сколы, коррозию и деформации на поверхности деталей. Этот метод универсален: от проверки сварных швов на трубопроводах до осмотра рельсов или самолетных крыльев.

Ультразвуковой контроль (УК) работает как «внутренний эхолот»: волны проходят через материал и возвращаются, показывая, где есть пустоты, расслоения или микротрещины. Например, при проверке сварных соединений на нефтепроводах УК позволяет обнаружить дефекты, которые визуально увидеть невозможно.

Акустико-эмиссионный контроль (АЭ) фиксирует микрозвуки, возникающие в материале под нагрузкой. Это как слушать «стон» стали или бетона: если появляется трещина, прибор реагирует. Метод используют на резервуарах под давлением и емкостях с агрессивными жидкостями.

Радиационные методы — радиографический (РК) и радиоскопический (РС) — используют рентген или гамма-излучение, чтобы «заглянуть внутрь» металла или сварного шва. Это идеальный способ проверить литые детали, стальные конструкции и оборудование без разборки.

Магнитный (МК) и вихретоковый контроль (ВК) реагируют на изменения магнитного или электромагнитного поля в металле. Их используют, чтобы находить трещины на колесах железнодорожного подвижного состава, в авиационных деталях или в трубопроводах высокого давления.

Контроль проникающими веществами (капиллярный ПВК и течеискание ПВТ) показывает трещины и поры, которые могут быть почти невидимы. ПВК применяют для сварных швов, ПВТ — для проверки герметичности труб и резервуаров.

Дополнительно есть:

• Вибродиагностика (ВД) — анализ вибраций, чтобы понять, где изношены подшипники или есть дисбаланс роторов;

• Электрический контроль (ЭК) — проверка сопротивления и целостности композитов и изоляционных материалов;

• Тепловой контроль (ТК) — выявление скрытых дефектов по распределению температуры, например на бетонных конструкциях или изоляции;

• Оптический контроль (ОК) — лазерные сканеры и 3D-модели для точной проверки сложных форм.

Правильный выбор метода зависит от материала, нагрузки и условий эксплуатации.

КЛАССИФИКАЦИЯ ДЕФЕКТОВ В ПРОМЫШЛЕННОСТИ

Для корректного подбора метода неразрушающего контроля критично понимать, какие дефекты могут появляться и как они расположены в конструкции.

Объемные дефекты — это трехмерные нарушения структуры материала: поры, шлаковые включения, шлаковые примеси или усадочные полости. Они снижают прочность детали и скрыты от визуального осмотра. Наиболее точные методы их обнаружения — ультразвуковой и радиографический контроль.

Плоскостные дефекты проявляются как трещины, непровары, расслоения или несплавления, где два размера явно превышают третий. Такие дефекты критичны для механики разрушения деталей. Критический размер плоскостного дефекта вычисляют по формуле:

aкр=KIC2π σ2a_{кр} = \frac{K_{IC}^2}{\pi \, \sigma^2}aкр​=πσ2KIC2​​, где KICK_{IC}KIC​ — сопротивление разрушению материала, σ\sigmaσ — рабочее напряжение.

Выбор метода зависит также от глубины залегания дефекта. Ниже приведена классификация по этому признаку с указанием оптимальных способов выявления:

ВЕРОЯТНОСТЬ ОБНАРУЖЕНИЯ ДЕФЕКТОВ

Эффективность неразрушающего контроля напрямую зависит от размера дефекта и метода проверки. По данным лабораторий НК, разные методы дают разную вероятность обнаружения дефектов: чем больше дефект, тем выше шанс его выявить. Использование комбинированного контроля повышает точность почти до 100%.

Применение нескольких методов одновременно позволяет практически полностью исключить пропуск дефекта и повысить надежность диагностики оборудования.
